很多工地和厂房在采购剪叉式升降平台时，常遇到两类棘手情况：要么机器运到现场发现护栏卡在门洞上方几公分进不去，要么开进施工电梯直接引发超载警报。剪叉车选型绝非对照样本画册看一眼“能升几米”就能定版，设备自重分布、折叠包络尺寸、有效工作半径以及驱动拓扑架构，任何一项数据与现场工况脱节，都会导致设备沦为闲置摆件。

梳理出这套涵盖机械几何尺寸、载荷分布、电气动力及工况适应力的选型规范，旨在协助工程技术人员与设备采购主管在下单前厘清各项核心参数背后的工程意义。

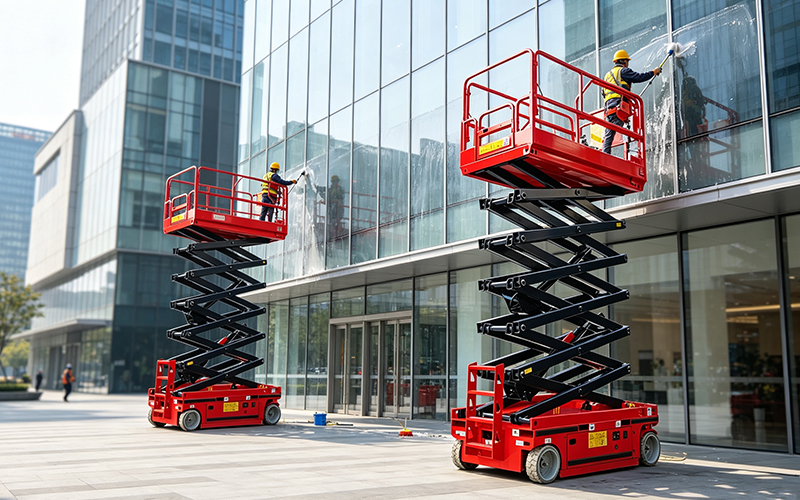

扬子剪叉式自行走升降平台JCPT

一、 几何边界与载荷分布核算

自行走剪叉平台的核心价值在于在立体空间中提供一个稳定、可移动的刚性作业面。核算选型时，必须拆解以下互相关联的尺寸与受力指标：

1. 垂直高度的双重定义

  • 最大作业高度（Working Height）： 行业统一标准为“平台底板最大升起高度 + 2.0米人机作业冗余”。如果待修吊顶高度为12米，选型基准是12米作业高度机型，而非平台升至12米。
  • 最大平台高度（Platform Height）： 指剪叉支臂全部张开后，平台底板距离地面的净垂直距离。常见规格档位为：5.8m、7.8m、10m、11.8m、13.8m。

2. 双区域动态荷载

剪叉平台的载荷分为“主操作台面”和“单向延展台面”两部分：

  • 额定主载荷： 常见为230kg（标准型）、320kg（加强型）和450kg（重载型）。需综合评估“两名施工人员自重 + 常用施工机具（电焊机、管钳、切割机） + 辅材配件”的总质量。
  • 延展平台（Extension Deck）限制荷载： 绝大多数机型配备可向前滑出0.9米的副台，用于跨越地面固定设备。该区域通常受杠杆力矩限制，额定载重普遍固定在113kg以内，此位置严禁站立两人或堆叠重型管道材料。

3. 通行通过性与门洞包络线

  • 收拢宽度： 窄体设计（0.76m~0.81m）可在标准单开工业门、商场防火门中直线通过；宽体设计（1.15m~1.25m）虽然通过门槛高，但底盘支撑跨度大，升至高位时的微晃动量明显更小。
  • 护栏折叠高度： 设备全缩回状态下的原始高度多在2.2m~2.6m之间，若现场通道限高2米，必须确认护栏是否具备“免工具快速折叠/翻倒机构”。折叠后整机总高必须控制在1.7m~1.95m以内，方可通过标准客货两用梯。
  • 转弯半径（零内径转向）： 电驱剪叉车普遍采用前轮转向并配合双轮差速反转，内侧转向半径应为0，外侧转向半径控制在2.1m~2.4m，以保证在货架夹道内90度直角转弯一次通过。

4. 点载荷与地面承载力校验

整机自重（含配重）直接决定了轮压大小。以12米作业高度的剪叉车为例，设备自重普遍在2.8吨至3.1吨之间。当设备升起且重心偏向某一侧时，单轮受力极高。如作业面为写字楼架空防静电地板、薄层环氧地坪或老旧厂房屋面，必须提前换算地面允许承重（kN/m²），避免压裂基层地面。

二、 动力驱动与电气系统选型决策

驱动形式决定了设备的响应特性、续航能力与维护频次：

1. 驱动形式：电机直驱 vs 液压马达

  • 直流/交流电机直驱： 电机集成在车桥驱动轮上，能量损失极少。相比液压驱动，电驱动续航时间能延长20%以上，低速爬行控制非常平稳，最重要的是底盘前部没有液压马达高压油管，消除了长期使用后密封圈老化漏油的隐患，是无尘车间、商场超市地面的首选。
  • 液压马达驱动： 利用液压油泵带动马达行走，技术极其成熟，重载过载缓冲性能好，配件普及度高、更换成本较低。适合尘土较大、地面略有颠簸的厂房安装工程或户外施工阶段。

2. 蓄电池组配置考量

  • 深循环铅酸电池组： 多数标配4×6V或4×12V大容量牵引蓄电池（200Ah~240Ah），性价比高，配重大有利于稳固底盘重心。日常需定期检查电解液并做均衡充电。
  • 锂电池动力系统： 适应间歇式随机补电，充放电循环次数通常可达铅酸电池的3倍以上，低温作业性能优异，整机日常维护量趋近于零。

三、 主流规格型号技术参数对照矩阵

以下梳理了工业与建筑施工中最常用的五大主力规格，技术参数基于通用工程标准：

参数指标 / 规格级别 6米升程（8米作业） 8米升程（10米作业） 10米升程（12米作业） 12米升程（14米作业） 14米升程（16米作业）
平台最大高度 5.80 m 8.00 m 10.00 m 11.80 m 13.80 m
最大作业高度 7.80 m 10.00 m 12.00 m 13.80 m 15.80 m
安全额定载荷 450 kg 450 kg 320 kg 320 kg 230 kg
延展平台载荷 113 kg 113 kg 113 kg 113 kg 113 kg
整机长 × 宽（收拢） 2.48 × 0.81 m 2.48 × 0.81 m 2.48 × 1.15 m 2.48 × 1.15 m 2.65 × 1.15 m
护栏收折后总高度 1.70 m 1.82 m 1.90 m 2.05 m 2.10 m
延伸平台展开长度 0.90 m 0.90 m 0.90 m 0.90 m 0.90 m
外侧最小转弯半径 2.10 m 2.10 m 2.25 m 2.25 m 2.30 m
额定爬坡能力 25% 25% 25% 25% 25%
标配动力电池规格 4×6V / 208Ah 4×6V / 225Ah 4×6V / 240Ah 4×6V / 240Ah 4×12V / 240Ah
设备总自重区间 1980~2050 kg 2150~2250 kg 2680~2750 kg 2880~2980 kg 3300~3400 kg

四、 设备选型实施路径

在实际采购决策中，应遵循以下四步逐层筛选法：

第一步：锁定作业垂直包络面

根据厂房行车下弦、吊顶骨架或外墙雨棚的高度，用作业高度减去2米算出平台所需刚性高度。严禁盲目求大，因为每增加2米升程，设备自重通常增加20%~30%，通过尺寸也会随之拉宽。

第二步：评估移动链路的通道极限

沿设备进出动线现场实测三组数据：

  • 第一，电梯门与通道门洞的净宽、净高，核对设备折叠护栏后的外廓数据；
  • 第二，施工升降机或客货梯的最大额定载重量，核对设备整机自重；
  • 第三，走道拐角及货架过道的净空，核对设备的最小转向半径。

第三步：测算施工荷载组合

单人轻修选230kg载荷机型即可；若属于机电通风管道、消防喷淋安装施工，需两人配合作业且带有成捆管件，必须锁定320kg或450kg的大载重底盘机型。

第四步：匹配地面物理特性

室内完工地面（环氧、瓷砖）强制选用聚氨酯无痕实心轮胎；若作业路径包含地下车库出入口引坡，需核对设备的爬坡度指标（常规电驱机型坡度极限通常在25%，即约14度坡）。

五、 工程高频问题答疑（FAQ）

Q1：自行走剪叉升降车在升起状态下能否行走？其倾翻保护逻辑是怎样的？

自行走剪叉平台升至设定高度（通常离地1.5米以上）后依然具备行走功能，但电控程序会自动锁死高速档，强制切换至微动蠕行状态（速度一般低于0.8km/h）。 与此同时，底盘机械联动机构会自动放下两侧的“坑洞保护板”，将底盘离地间隙压缩至20mm以内。一旦行进中某个车轮陷落地坑，坑洞保护板会直接支承在路面上阻止车体继续倾斜。若底盘双轴倾角传感器监测到机身纵向倾斜超过3度或横向超过1.5度，系统将立刻切断驱动升起及行走回路，只保留紧急下降操作。

Q2：使用聚氨酯无痕轮胎是否会影响设备的耐磨度和抓地力？

无痕橡胶/聚氨酯实心轮胎通过调整配方去除了容易产生黑印的炭黑成分。在平整硬化水泥路面、环氧地坪及水磨石地面上，其耐磨程度与普通工业实心胎无异，且具备极强的防刺扎、抗撕裂和耐机油腐蚀性能，免去了充气胎爆胎的致命安全风险。但在室外松软泥泞或严重积水泥土路面上，该轮胎摩擦系数较低，严禁在此类恶劣泥地作业。

Q3：自行走剪叉式与移动式（人工推行）剪叉平台相比，选型经济性如何衡量？

选型逻辑主要取决于高空作业的“离散度”：

  • 如果作业点极度集中（如定点检修某台特定流水线设备），不需要频繁平移作业位置，选购由人工推行、带四根机械支腿调平的半电动剪叉平台更具成本优势。
  • 如果是厂房桥架敷设、长距离管线安装、灯具批量更换等“移动大于停留”的作业，必须选用全自行走剪叉平台。工人无需下升降台推车，一人在平台上位移操控，作业效率可提升3至5倍，数月内节省的人力工时成本便足以冲抵设备采购差价。

六、 工业制造品牌推荐与选型支持

在自行走剪叉升降设备的选型实践中，机械结构的钢材刚性、液压阀组的微动调节精度以及电气电控的安全冗余直接决定了设备的高空作业体验与全生命周期故障率。作为国内高空作业平台与工业装备领域的专业智造厂商，扬子升降平台在剪叉式结构设计与动力匹配上具备深厚的技术积淀：

  • 结构件高刚性配比： 剪叉臂主体均采用高强度Q345特种锰钢矩形管，铰接销轴经过高频淬火工艺处理并配有免润滑复合轴套，大幅降低臂架在高空作业时的侧向晃动与微幅震颤。
  • 多重安全集成系统： 全系标配底盘坑洞主动保护装置、平台防挤压感应装置、管路防爆破单向阀以及断电应急下降拉阀，从电气与机械双回路杜绝失控风险。
  • 数字化控制逻辑： 配备直观的控制手柄与数字式液晶故障自诊断显示屏，故障代码实时显示，便于工程现场维护保养与状态排查。
  • 全工况规格矩阵： 涵盖6米至16米作业高度、230kg至450kg额定载重的完整规格库，提供液压驱动与直流/交流电驱动不同配置选项，全方位适应洁净室、现代化立体库、商业场馆及工业重构场景。

针对具体工程项目的门洞极限核算、地坪承重校核及定制化配置方案，可随时咨询专业工程技术团队：
